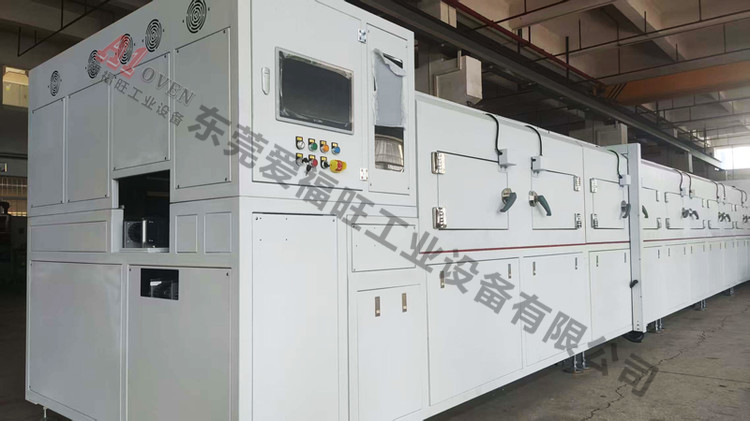

灌胶固化隧道炉
技术参数：
设备名称 灌胶固化隧道炉
一、主要技术参数
项目 内容 备注
内胆尺寸 1.预热段长 10700mm内胆高 300mm内胆宽 1300mm
外形尺寸（约） 1.总长约 12000mm宽 1700（待定）高 1830mm
2.设传送带离地面高度 1050mm+25，详情见布局图
注：最终尺寸以实际设计生产为准！
工装托盘 1.工装托盘由甲方提供，托盘外形尺寸 L220W130H50
2.重量：4.6kg/PCS
3.炉内加热产品数量：≥300PCS
温度范围 室温+15℃～+100℃可调节
温度波度 ≤±1℃
温度均匀度 ≤±3℃(恒温状态下，空载测试)
升温速率 ≤8℃/min
外壳温度 温升不超过环境+15℃，接缝处周边除外。
热风循环方式 固化炉内部大风量三面运风，两侧出风，顶部回风
电源 三相五线制，380V，50HZ
功率（约） 100KW
二、炉体结构特征
项目 内容 备注
外壳材料 1.采用1.5mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作2. 处理工序采用激光切割，精密数控折弯成型，保护焊接制作工艺等
表面处理 1.表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理
2.高温喷塑（大波纹型），可防止生锈，耐腐蚀
3.外壳颜色为“RAL9003”白色，细砂纹型（客户指定，提供色板）
内胆材料 1.采用1.2mm厚SUS304不锈钢板制作
2.保持内胆清洁无尘，防生锈、耐腐蚀
3.内部钣金与保温层全部满焊，防止保温层隔热棉泄漏，以保证洁净度
4.内部孔板均可打开，方便设备清理与维护
箱体骨架 1.采用50503mm角钢制作，保持箱体内外各个面的承载强度
2.并采用行业独创的断热设计处理，保留热胀冷缩系数，可防止箱体变形
炉体底架 1.采用50502mm方通制作
2.保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形
保温材料 1.采用100K加密型硅酸铝岩棉
2.具有不可燃烧，隔热性强等特点，厚度为 100mm
