锟道窑-平面回型高温炉
内胆尺寸 高温加热区长 18288mm*内胆有效高 250mm*内胆有效宽 1250mm
外形尺寸（约）
1. 总长约 25580mm*宽 4745*高 3300mm
2. 高温加热炉总长 18288mm，宽 2560mm,高 3300mm；左右两侧过渡接驳线长度
各 4745mm，宽 700mm；缓存接驳线长 25580mm，宽 700mm
3. 独立控温区 15 个；设备炉膛满足托盘双进单出的功能
4. 设传送带离地面高度 1300mm+25，详情见布局图
5. 客户现场提供可利用的布局尺寸：长≤26m≤14m；
锟道窑-平面回型高温炉窑体温区结构：
外壳材料
1. 采用5.0mm 厚 Q235 冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作
2. 处理工序采用激光切割，精密数控折弯成型，保护焊接制作工艺等
表面处理 1.设备油漆以甲方约定颜色为准，油漆要求防锈底漆一道、面漆二道，漆面要求整体平整均匀、发亮、
完整、色泽一致，设备交付甲方之前，设备漆面破损须按甲方油漆工艺进行补漆后交付。
锟道窑-平面回型高温炉内胆材料
1. 采用高铝重质砖制作
2. 保持内胆清洁无尘，防生锈、耐腐蚀
锟道窑-平面回型高温炉箱体骨架
1. 采用 50*50*3mm 角钢制作，保持箱体内外各个面的承载强度
2. 并采用行业独创的断热设计处理，保留热胀冷缩系数，可防止箱体变形
炉体底架
1. 采用 60*60*2.5mm 方通制作
2. 保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形

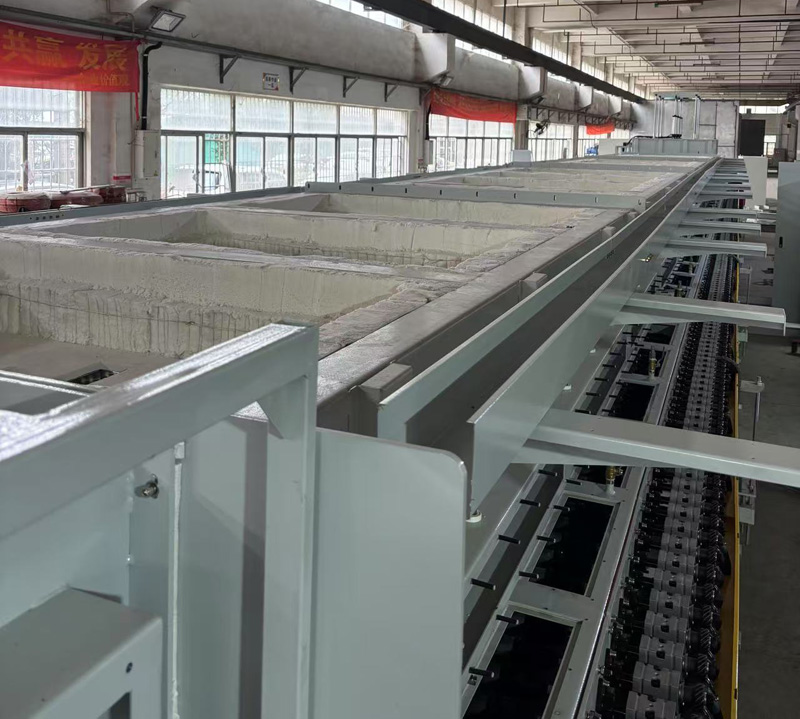

隔热设计
1. 外层采用陶瓷纤维耐火棉 做为隔热棉层；
2. 中层采用高铝轻质砖做为隔热结构件；
3. 内层采用高铝重质砖做为内衬；
4. 具有不可燃烧，隔热性强等特点，厚度为 320mm密封性 密封条采用进口高温石棉制作，可耐温不变形，门与箱体连接密封，加强密封效果，防止氮气泄漏；
维护检修

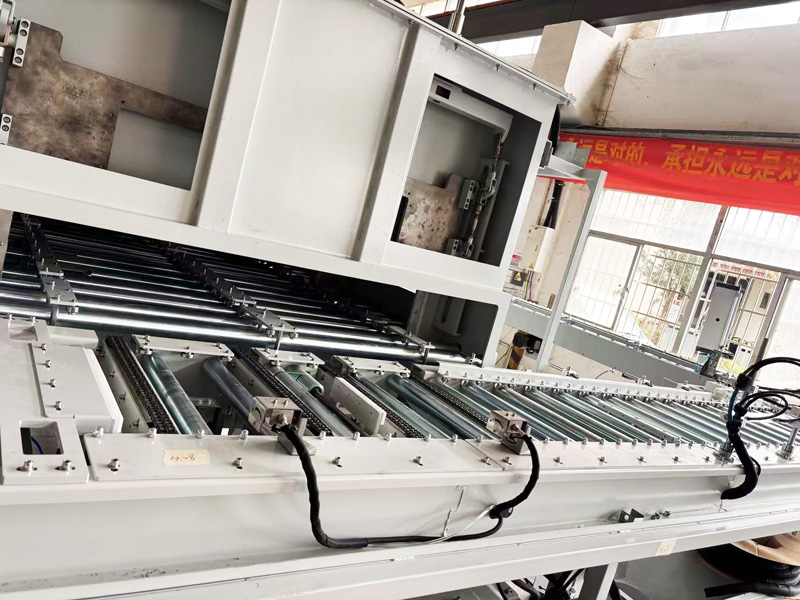

两侧配置便捷式侧门，方便拆装。配置有观察口，方便随时查看传动部分的工作状态。侧门上配置专用型嵌入式暗拉手，安装高度符合人体工程学。拆装侧门更方便快捷阀门排气口采用带刻度窑炉专用手动阀，可精准调节开度。采用 90°横向转折型结构，不仅能通过传输路径降低气体温度，而且能确保粉尘颗粒及脏物碎屑不会倒流回炉膛。管道端面配置专用拆卸口，可以用于定期清理管道；可拆卸顶板 顶部配置可拆卸型检修盖板，用于当炉体内部出现异常需要排除时使用。两侧配置拉手，便于拆卸和安装。传动观察窗 传动机构密封罩顶部配置观察窗，便于随时观传动输送的实时情况水平度调节装置 传动组件配置水平度调节装置，可确保传动辊调节到最佳输送状态，使输送更平稳。
