高温隧道炉和低温隧道炉在芯片行业的作用和解决方案有哪些？

在芯片（集成电路）制造及封装测试环节，隧道炉作为连续式精密热处理设备，承担着关键的材料改性、结构稳定及工艺衔接作用。其核心价值在于为芯片生产的多个核心工序提供高精度、高一致性、可量产的热处理环境，直接影响芯片的性能、良率和可靠性。

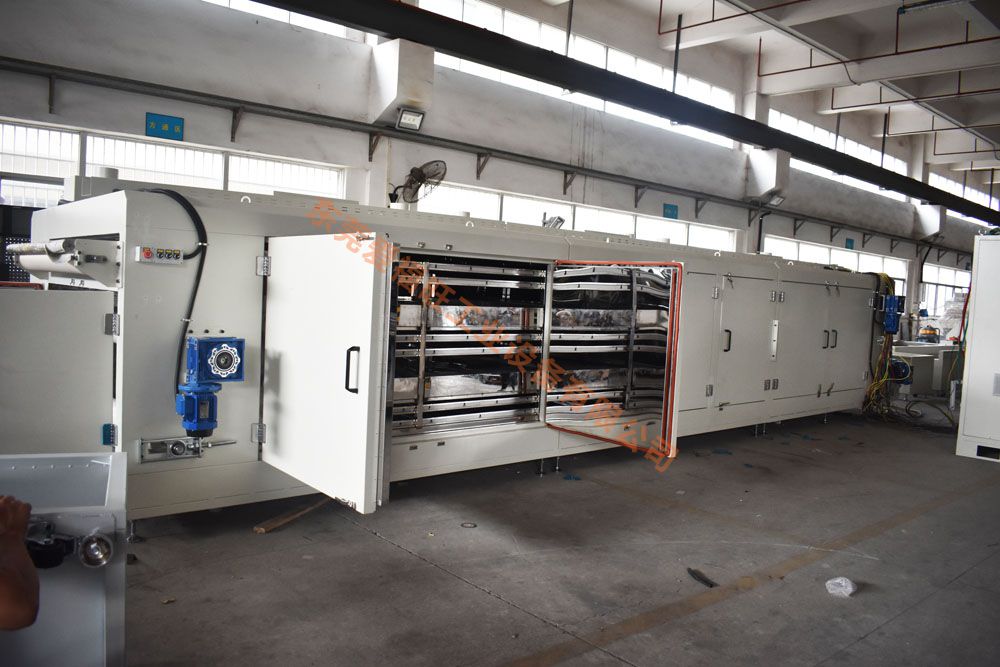

一、高温隧道炉在芯片行业的核心作用

芯片生产流程（从硅片制造到封装测试）中，隧道炉主要应用于以下环节：

1. 硅片制造阶段：材料改性与结构形成

氧化工艺（SiO₂层制备）

隧道炉为硅片提供高温氧化环境（通常 900-1200℃），使硅片表面与氧气（或水汽）反应生成二氧化硅（SiO₂）薄膜。这层薄膜作为芯片的绝缘层、栅极介质层或光刻掩膜，是集成电路结构的基础。隧道炉的连续化加热可实现硅片表面氧化层的均匀生长，避免批次处理的性能波动。

扩散工艺（杂质掺杂）

在高温（800-1100℃）下，隧道炉通过控制气氛（如氮气载带杂质源），使磷、硼等杂质原子扩散进入硅片特定区域，形成 PN 结、电阻或电极接触区，是芯片 “电路连接” 的核心工序。其精准的温度梯度和气氛控制可确保杂质浓度分布均匀，避免短路或性能偏差。

退火工艺（晶格修复与激活）

离子注入后，硅片晶格会产生损伤，隧道炉通过中高温（600-1000℃）退火，修复晶格缺陷并激活杂质原子（使其具备导电能力）。同时，金属硅化物（如 TiSi₂）的形成也需通过退火实现，以降低接触电阻，提升芯片导电效率。

2. 封装测试阶段：连接稳定与可靠性保障

芯片与基板焊接（共晶焊 / 回流焊）

在芯片封装（如 COB、BGA）中，隧道炉用于实现芯片与基板的金属键合（如金锡共晶焊、焊锡膏回流）。通过精准控制升温曲线（通常 200-300℃），使焊料熔化后均匀润湿接触面，形成高强度、低电阻的连接，避免虚焊或焊料溢出。

封装材料固化（树脂 / 胶黏剂固化）

芯片封装中使用的环氧树脂、底部填充胶等材料，需通过隧道炉的阶梯式加热（100-200℃）完成固化，确保芯片与基板的机械固定、防潮及散热性能，同时避免固化过程中产生气泡或应力开裂。

可靠性筛选（高温老化）

部分隧道炉用于芯片的高温老化测试（125-150℃），通过加速应力筛选出早期失效的芯片，提升产品可靠性。

二、芯片行业隧道炉的关键特性与解决方案

芯片制造对热处理的精度、一致性、清洁度要求极高（如温度偏差需≤±1℃，颗粒污染需控制在 ppb 级），因此隧道炉需针对性设计：

1. 超高精度温控系统

多温区分段控温：炉体分为 3-10 个独立温区，每个温区通过 PID + 模糊算法实时调节（响应时间＜0.5s），确保沿硅片输送方向的温度梯度误差≤±0.5℃，避免局部过热导致的结瘤或氧化层厚度不均。

均温性优化：采用红外加热管（石英材质）或钼丝加热棒，配合蜂窝状导流结构，使炉内横向温差≤±1℃（针对 12 英寸硅片），保证同一硅片不同区域的工艺一致性。

2. 洁净气氛控制

高纯气体环境：针对氧化工艺，通入露点≤-60℃的干燥压缩空气（氧含量 99.999%）；针对退火 / 扩散工艺，通入超高纯氮气（纯度 99.9999%）或氩气，避免杂质（如水分、氧气）导致硅片污染或氧化。

气氛循环与净化：炉内配备高效过滤器（HEPA 级）和气体循环风机，每小时换气次数＞100 次，确保颗粒浓度＜10 个 /ft³（符合 ISO Class 3 标准）。

3. 自动化与兼容性设计

硅片 / 芯片自动输送：采用石英舟（硅片制造）或陶瓷载盘（封装）承载，通过伺服电机驱动的同步带 / 辊道输送，速度可调（0.5-5m/min），与前道工序（如光刻、离子注入）无缝衔接，实现无人化生产。

多尺寸兼容：可适配 8 英寸、12 英寸硅片及不同尺寸的封装基板（如 100mm×100mm 至 300mm×300mm），通过可调式导轨和载具实现快速换型。

4. 工艺监控与追溯

实时监测系统：内置红外测温仪（精度 ±0.1℃）、氧含量传感器（精度 ±1ppm）、颗粒计数器，数据实时上传至 MES 系统，确保工艺参数可追溯。

AI 工艺优化：通过机器学习算法分析历史数据，自动优化温度曲线、气氛流量及输送速度，降低人为调试成本，提升良率（如氧化层厚度 CPK 值从 1.33 提升至 1.67）。

5. 高温隧道炉与低温隧道炉场景适配

高温隧道炉（用于氧化 / 扩散）：采用双层炉壳 + 陶瓷纤维保温层，最高温度可达 1300℃，升温速率 5-20℃/min 可调，满足硅片高温工艺需求。

中低温隧道炉（用于封装固化 / 老化）：温度范围 50-300℃，采用热风循环加热，控温精度 ±0.5℃，避免封装材料因高温降解。

总结

隧道炉在芯片行业是 **“工艺稳定性的核心载体”**，其作用覆盖从硅片基础结构形成到封装可靠性保障的全流程。通过 “高精度温控 + 洁净气氛 + 自动化集成” 的解决方案，隧道炉可满足芯片制造对 “微米级甚至纳米级” 工艺精度的要求，是支撑芯片量产化、高性能化的关键设备之一。随着芯片制程向 3nm 及以下突破，隧道炉将进一步向 “更高均温性、更低污染、更智能调控” 方向升级。
