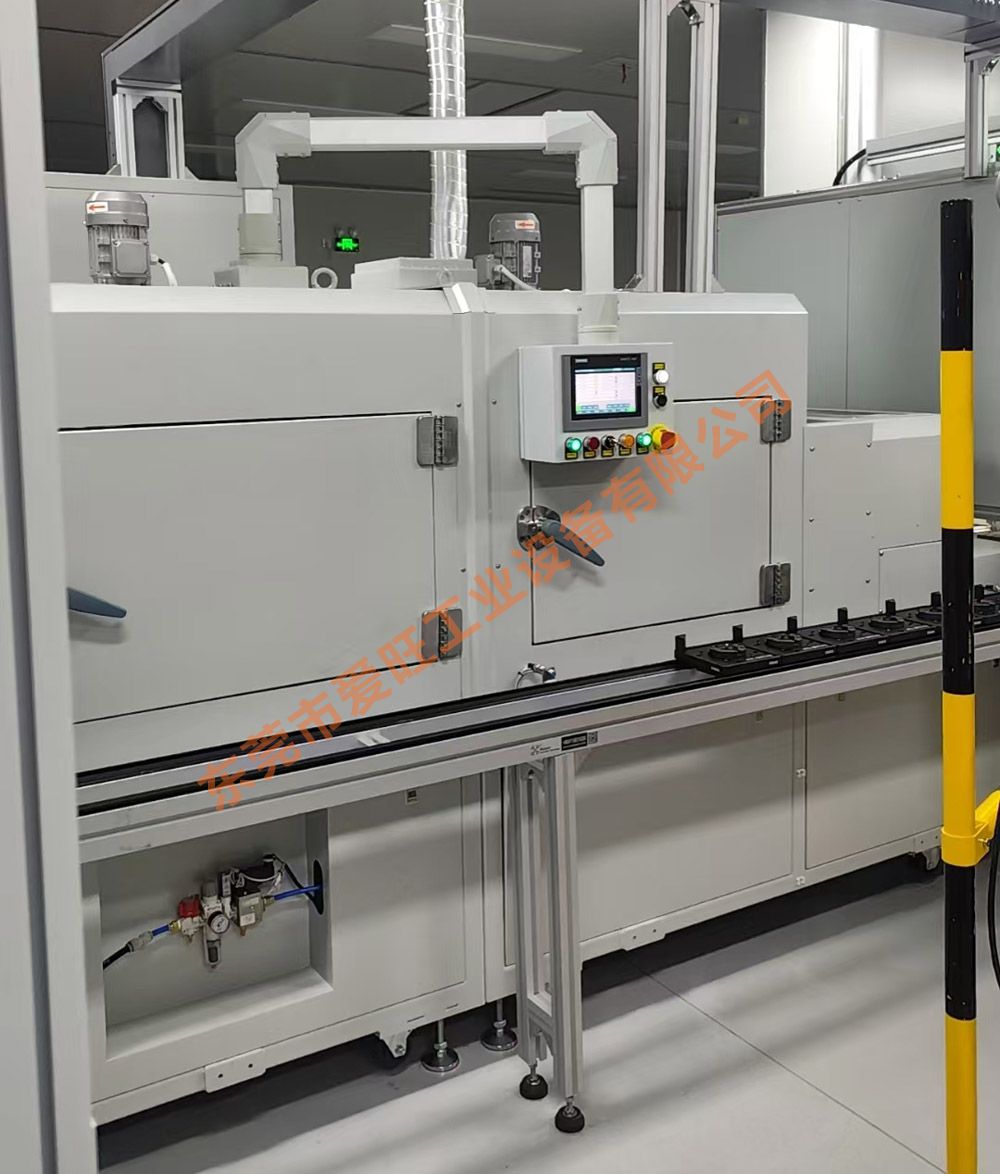

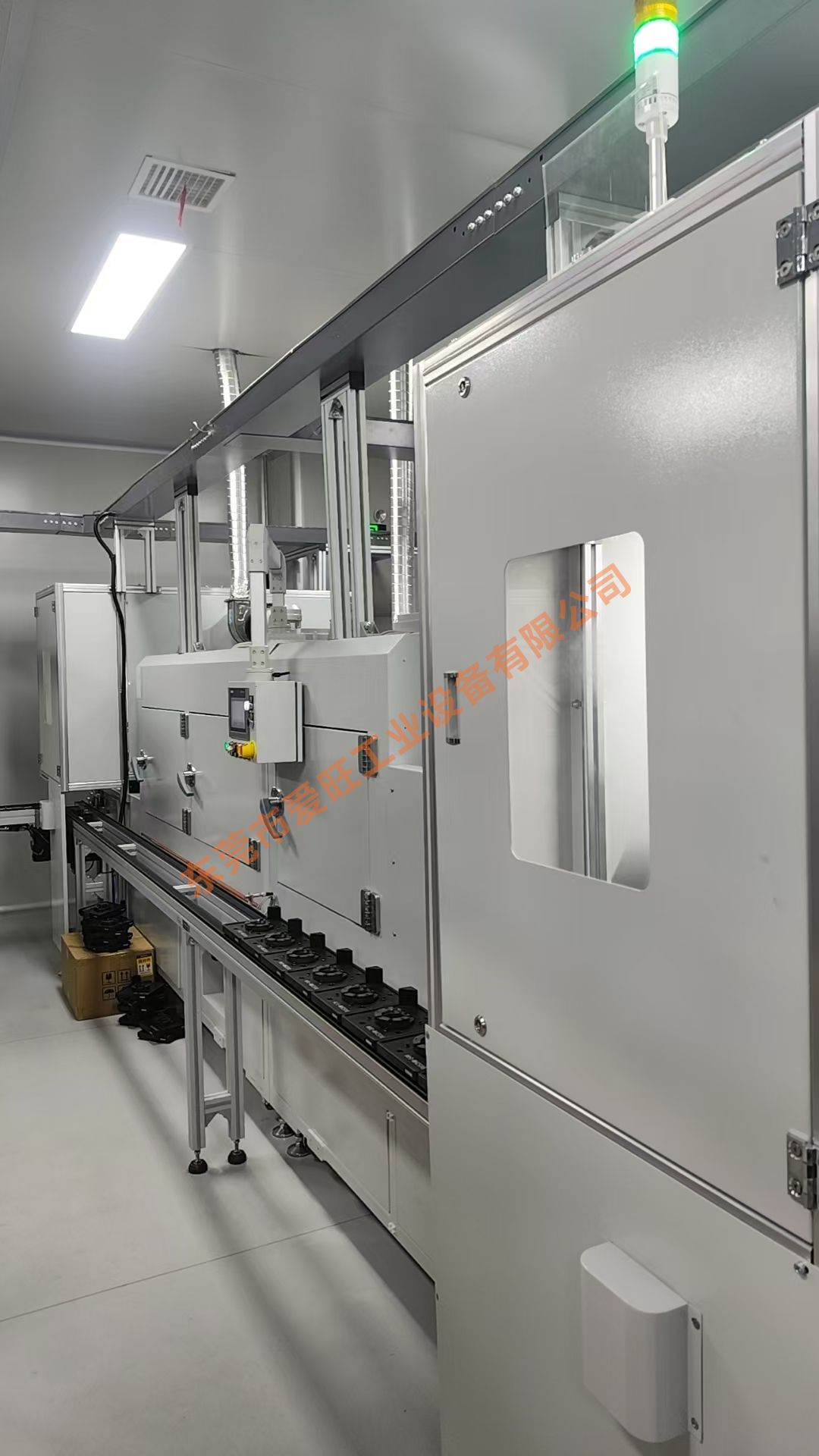

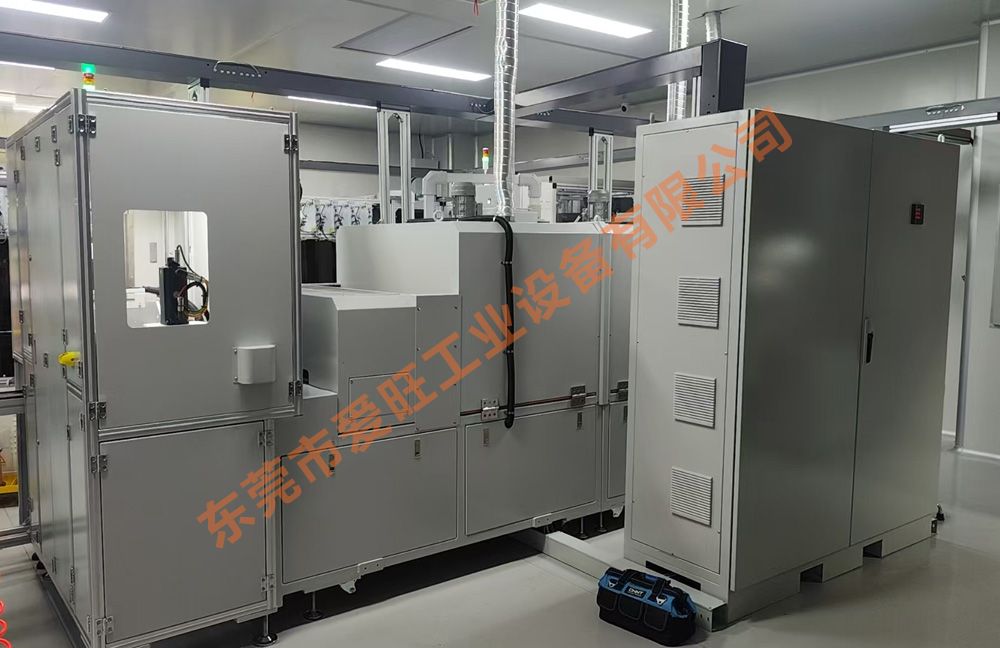

上下回流灌胶固化炉：总长 5500mm，总宽为 1500mm，总高约为 1800mm
三轴取放料机械手：总长 700mm，总宽为 1500mm，总高约为 750mm
内胆尺寸： 加热区长 2700mm*内胆有效高 300mm*内胆有效宽 620mm
外形尺寸（约）
1. 总长约 5500mm*宽 1500*高 1800mm
2. 上层传送带离地面高度 900mm±25，回流输送带离地面 300mm±25；详情见布局图
3. 高度:侧边甲方提供的输送线皮带面离地 850mm 士 25
工艺布局
进板升起定位——三轴机械手对工装板上料——上料完毕，满盘工装板流入加热炉进行烘烤——烘烤完成后流入冷却区进行冷却——冷却完成，流入出料移栽机——三轴机械手下料——托盘下降进入回流线——托盘重新进入上料区升降机——如此反复
三轴取放料机械手配合上下回流灌胶固化隧道炉生产参数
工装托盘
1. 托盘外形尺寸 L300*W500*H15mm（托盘带产品）
2. 固化时间：90min，125±5℃
3. 时间节拍 11.5 分钟/盘
温度范围设计温度：室温+15℃～+150℃可调节
温度波度：±1℃
温度均匀度：±5℃(恒温状态下，空载测试)
升温速率：8℃/min
外壳温度： 温升不超过环境+20℃，接缝处周边除外。 热风循环方式 炉内部大风量三面循环运风，左右两侧出风，顶部回风
电源： 三相五线制，380V，50HZ
功率：（约） 25KW
外壳材料
1. 采用1.5mm厚Q235 冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作
2. 处理工序采用激光切割，精密数控折弯成型，保护焊接制作工艺等
表面处理
1. 表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理
2. 高温喷塑（大波纹型），可防止生锈，耐腐蚀
3. 外壳颜色为“RAL7035”浅灰色，橘皮大波纹型 （可客户指定）
内胆材料
1. 采用 1.2mm厚SUS304 不锈钢板制作
2. 保持内胆清洁无尘，防生锈、耐腐蚀
3. 内部钣金与保温层全部满焊，防止保温层隔热棉泄漏，以保证洁净度
4. 内部孔板均可打开，方便设备清理与维护
三轴机械手
1. 总长 700mm，总宽为 1500mm，总高约为 750mm
2. 采用伺服电机驱动，移动定位精度更精准；
3. 机械手抓取产品，需确保不会碰伤产品。
