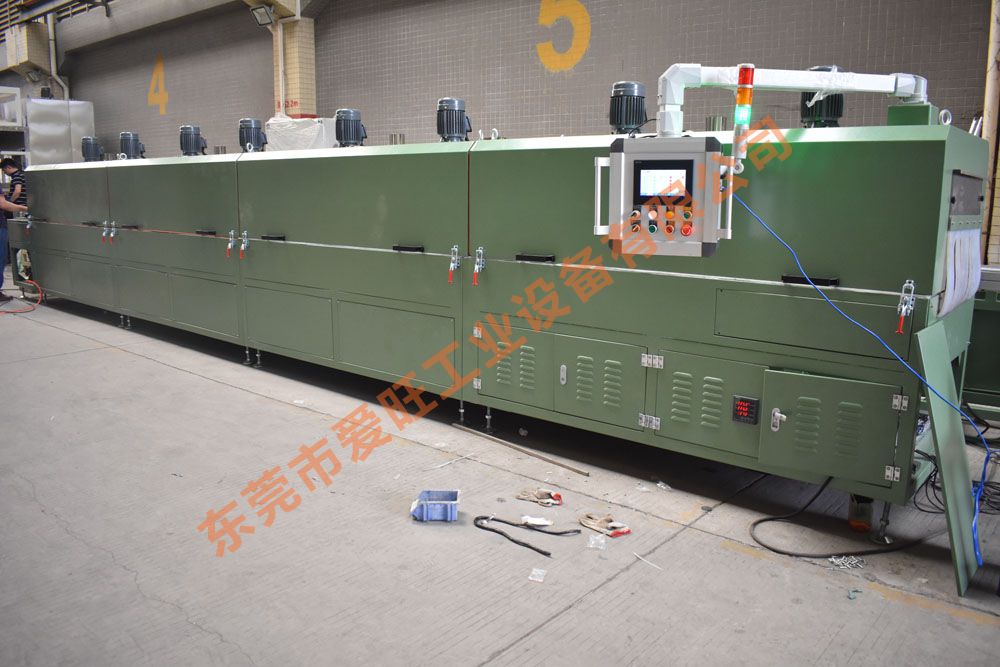

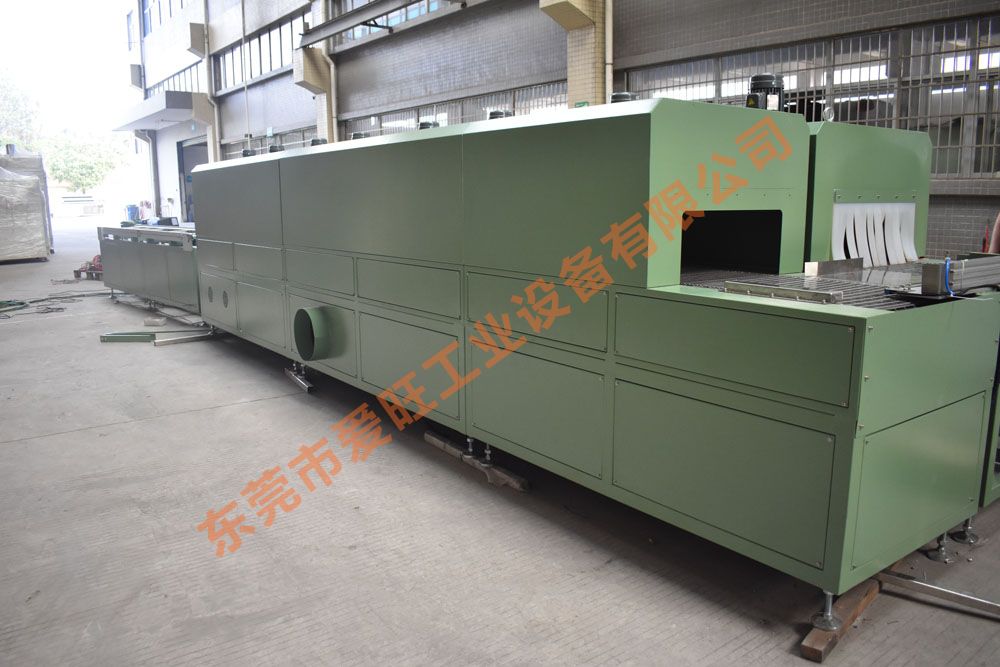

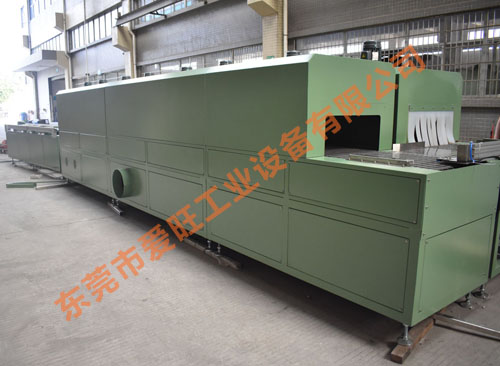

转子点胶固化隧道炉,电机转子预热固化隧道式生产线

转子点胶固化隧道炉参数

内胆尺寸：

加热区长 4000*进料口高 200*内胆有效宽 530mm；分为 2 个温区控制

恒温区长 4000*进料口高 200*内胆有效宽 530mm；分为 2 个温区控制

冷却区长 5000*进料口高 200*内胆有效宽 530mm

外形尺寸：1.总长约 8700*高 1700*宽 1660mm 。2.加热区长 4000mm（分为 2 段），恒温区长 4000mm（分为 2 段），移载区长 700mm，冷却区长 5000mm 。3.输送面高度离地面 850±50mm 。4.加热炉右侧为上料区域，左侧移载至冷却线；冷却线右侧为下料区 。5.采用平面 U 型回转线形式，

流程与节拍：节拍时间108 秒/盘；每盘放置产品 12 件。加热时间200℃，20 分钟 。恒温时间200℃，20 分钟 。

适用产品 ：1.托盘：宽 420*长 300*高 60mm（含产品高度），2.重量：30KG/盘

温度范围：加热区室温～+300℃可调节 ，恒温区室温～+200℃可调节

升温速率:8℃/min

外壳温度：温升不超过环境+15℃，接缝处周边除外。

热风循环风方式 ：内部大风量三面循环运风，左右两侧及底部出风，顶部回风。

电源:三相五线制，380V，50HZ

功率:85KW

转子点胶固化隧道炉外壳材料

1.采用 2mm 厚 Q235 冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作

2.处理工序采用激光切割，精密数控折弯成型，保护焊接制作工艺等

转子点胶固化隧道炉表面处理

1.表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理

2.高温喷塑（大波纹型），可防止生锈，耐腐蚀

3.外壳颜色为“RAL6011”淡橄榄绿，橘皮大波纹型

转子点胶固化隧道炉合适范围

1、电子行业：用于电子元器件的烘烤、固化、预热等工艺，如电路板、LED、集成电路等，可去除水分，提高产品稳定性和可靠性。

2、汽车行业：可用于汽车零部件的烘烤、喷漆、预热等工艺，如汽车仪表板、座椅、刹车片、轮毂等，还能为零部件热处理提供高效均匀的环境。

3、医疗行业：常用于医疗器械的消毒、烘干、预热等，如手术器械、医用敷料等，一些洁净型隧道烘箱还可满足药品研发及生产过程中的干燥等需求。

4、化工行业：可提供特定温度环境，用于一些化学反应，还广泛应用于有机、无机物料的链式干燥，塑料切粒干燥，以及粉状、颗粒状化工原料的干燥等。

5、制药行业：能提供恒定温度促进药品生产中的化学反应，对药品进行干燥处理，去除水分，提高药品稳定性和保存性。

6、印刷行业：在印刷过程中，可用于油墨固化，其匀速热量分布有利于消除局部过烧风险，缩短流程时间，提升产能效益。

7、新能源行业：可用于太阳能电池板、锂电池等产品的烘烤、固化等环节，如锂电池极片烘干，其连续式生产方式能满足新能源行业对产品品质和生产效率的要求。

8、陶瓷行业：用于瓷砖、陶瓷餐具、卫生洁具等产品的烧制，能提供稳定高温环境，促进材料均匀烧结与硬化，还可实现青花瓷釉面的均匀发色等。

9、玻璃行业：在玻璃材料的成型与烧制过程中，隧道炉可提供稳定高温，有助于玻璃的均匀烧结与硬化。

10、耐火材料行业：为各类耐火砖、耐火纤维等耐火材料的烧制提供理想条件，如用于烧结刚玉制品、镁碳砖等。

11、包装行业：可用于 PE 薄膜收缩定型等，通过控制温度使包装材料达到理想的成型效果。

12、纺织行业：可用于纺织品的烘干、定型等工艺，例如一些化纤面料的定型处理，使其尺寸稳定，外观平整。

13、建材行业：可用于新型建材的生产加工，如某些保温材料、新型墙体材料等的烘干、固化等工艺。

14、五金行业：可用于五金零部件的热处理、烘干等，如轴承回火等，有助于提高五金件的性能和质量。

15、航天行业：步进式隧道炉的间歇输送具有高精度，可满足航天零部件的加热时间控制，用于相关零部件的热处理等工艺。
